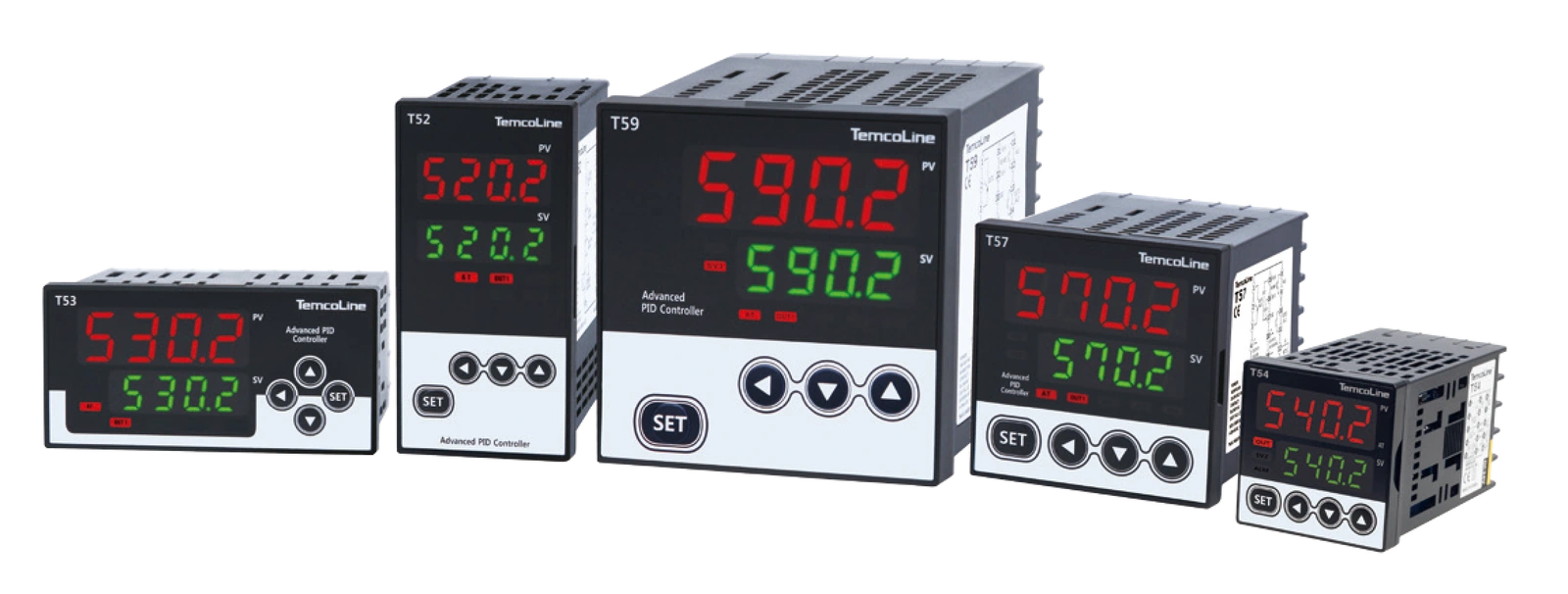

T50 series
고급형 PID 온도조절계
정밀한 제어, 유연한 시스템 연결.
다양한 고급 편의 기능을 내장한 PID 온도조절계로, 산업 현장에서 안정적이고 정밀한 제어 성능을 제공합니다.
SG-PID 제어
고정도 제어 알고리즘으로
안정적인 제어 성능가열·냉각 동시 제어
가열·냉각 동시 제어로
다양한 제어 환경 대응RS-485 통신 선택 사양
Modbus ASCII / RTU,
PC-Link 지원
01주요 기능
SG-PID 제어
슈퍼 2자유도 PID 알고리즘과 Fast Auto-Tuning으로 빠른 응답성과 안정적인 제어 성능을 제공합니다.
유니버설 입출력
TC·RTD·전압·전류 등 24종의 입력과 4종의 출력을 지원합니다.
50~250 ms 가변 샘플링
SG-PID 알고리즘에 따라 샘플링 주기를 조정합니다.
가열·냉각 동시 제어
가열·냉각 동시 제어 전용 PID 알고리즘으로 다양한 제어 환경에 대응합니다.
RS-485 통신
완전 절연 통신포트로 Modbus ASCII·RTU, PC/TL-Link를 지원합니다. 모델별 선택 사양을 확인해 주세요.
SYNC 통신
Sync-Master/Slave 설정으로 최대 250대까지 동기통신을 지원합니다.
히터 단선 경보(HBA)
CT 전류 모니터링과 히터 사용시간 누적으로 히터 상태를 확인합니다. 선택 사양입니다.
다양한 운전 모드
운전·정지, 수동 제어 및 램프(Ramp) 제어 모드를 지원합니다.
8구간 입력 보정
환경에 따른 편차를 줄이고 측정값을 구간별로 보정합니다.
리미트 컨트롤러
감시 전용 모드와 경보 발생 시 첨두 값 저장 기능을 제공합니다.
경보 및 이벤트 출력
20종의 경보와 이벤트 출력 3점, 출력 포트 변경 및 AND/OR 기능을 지원합니다.
온도 기록·통합 관리
원격 감시 및 데이터 뷰어 소프트웨어를 기본 제공합니다.
02정격 및 사양
| 기본 사양 | |
|---|---|
| 전원 전압 · 선택 코드 | 끝자리 0 · 기본 전원AC 100~240 V, 50/60 Hz (허용 범위 AC 85~265 V) 끝자리 1 · 24 V 전원 옵션AC/DC 24 V (허용 범위 AC/DC 20~28 V) |
| 소비 전력 | 최대 8 VA |
| 사용 환경 | -10~50 ℃ / 25~85 % RH (결로 또는 결빙하지 않을 것) |
| 중량 | T52, T53, T57: 310 g / T54: 200 g / T59: 420 g 브래킷·액세서리 포함, 선택 사양 추가 시 30 g 증가 |
| 입력·측정 사양 | |

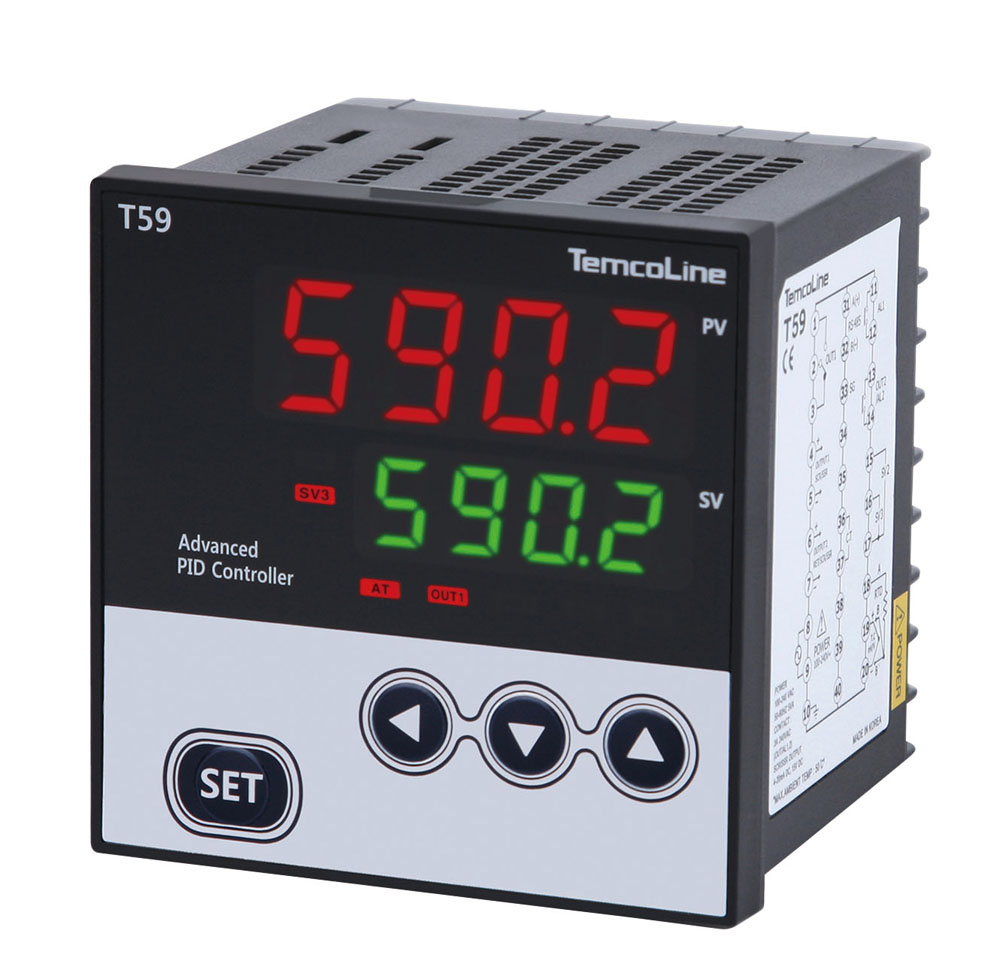

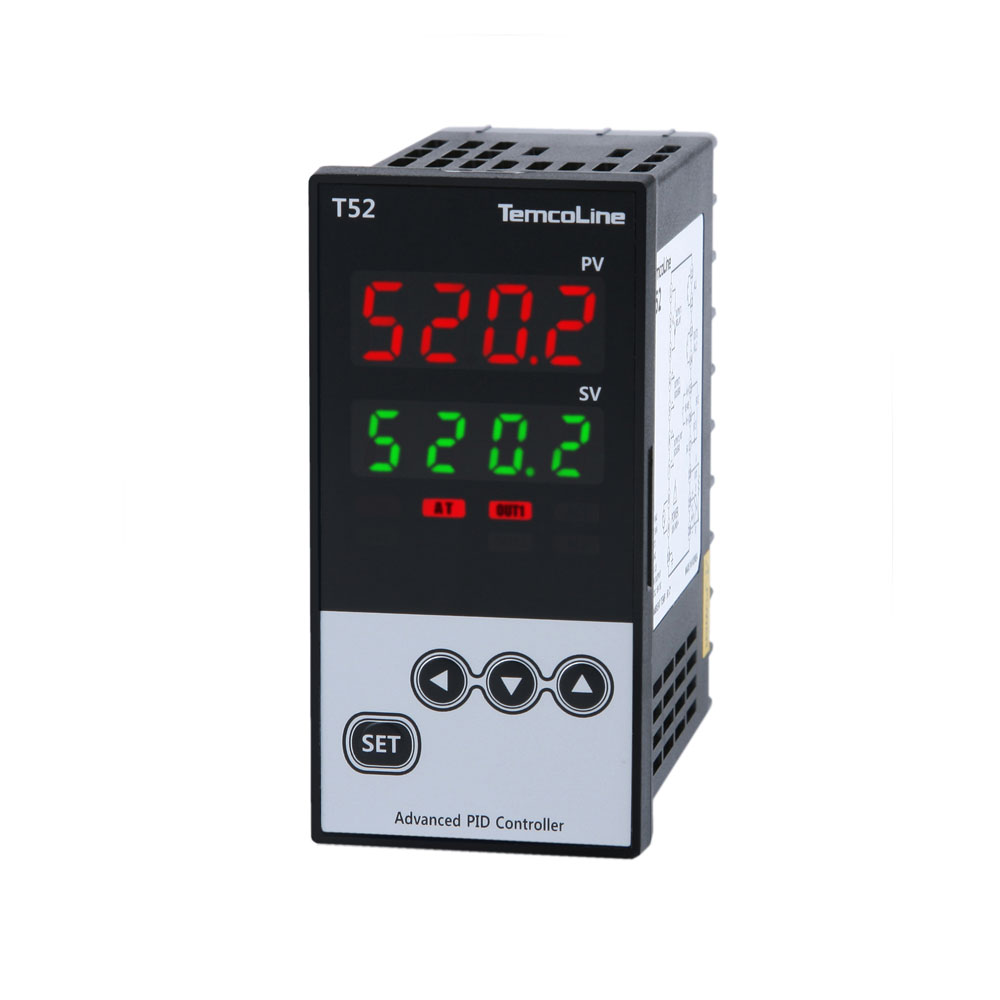

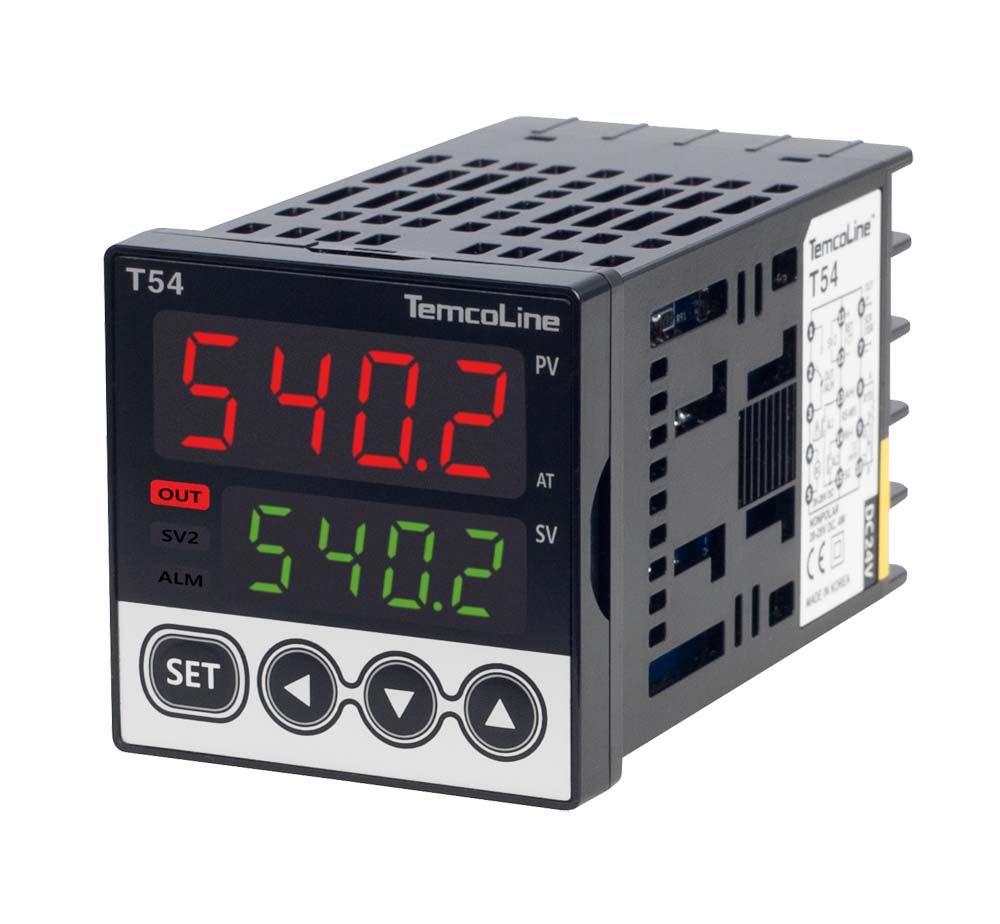

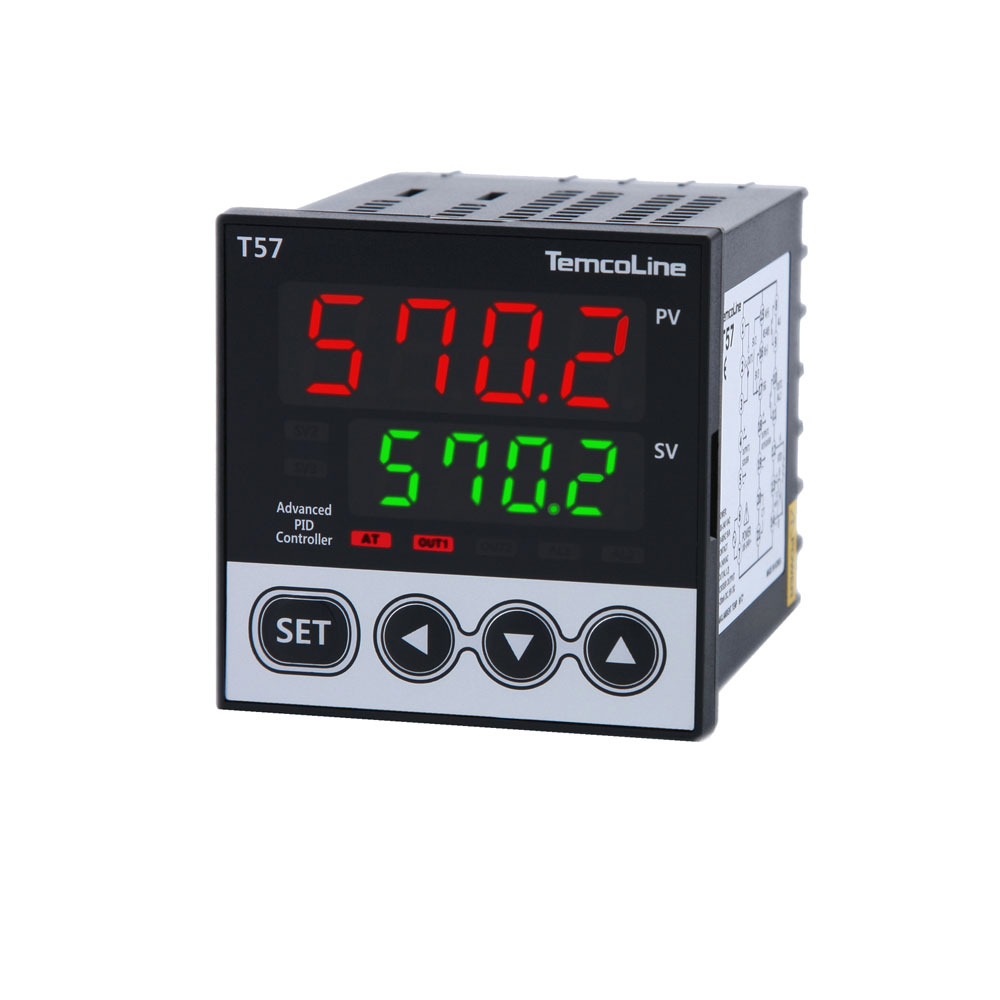

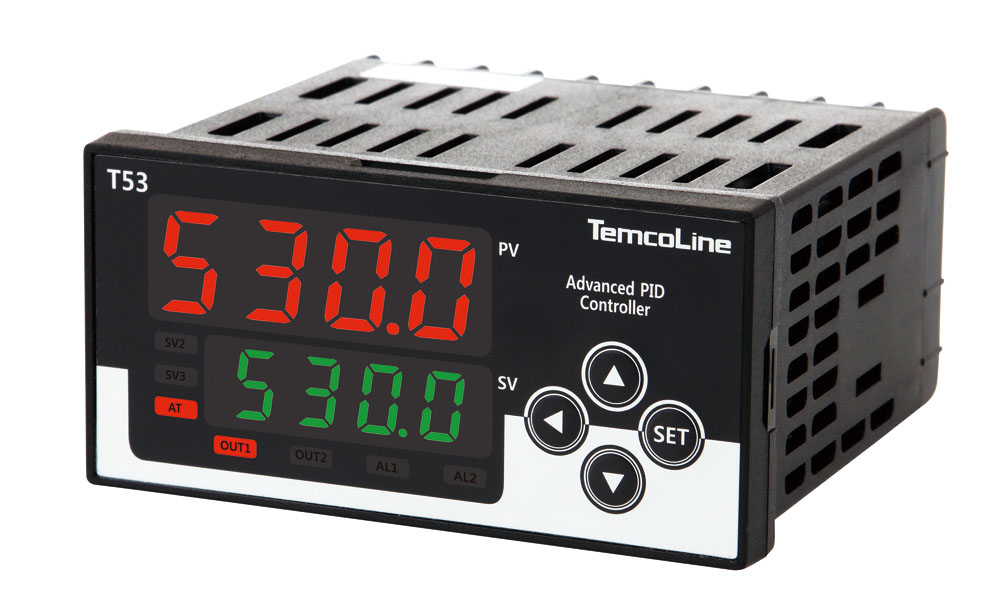

| 열전대(TC) | K, J, T, E, R, B, S, L, N, U, C(W5), D(W3) |
| 측온 저항체(RTD) | KPt100(KS), JPt100(JIS), Pt100(DIN) |
| 전류·전압 입력 | 4~20 mA DC / 1~5 V DC / -10~20 mV DC / 0~100 mV DC |
| 측정 정확도 | ±0.3 % of FS + 1 digit |
| 입력 임피던스 | 전류: 250 Ω / 전압(TC 포함): 1 MΩ 이상 RTD 허용 배선 저항: 10 Ω 이하, 3선의 저항이 같을 경우 |
| 입력 샘플링 | 50~250 ms (SG-PID 알고리즘에 따라 가변) |
| 제어·출력 사양 | |
| 제어 방식 | Super 2자유도 PID (SG-PID), Fast Auto-Tuning |
| 릴레이 출력 | 1c 접점, 250 V AC, 3 A (저항 부하) 전기적 수명 10만 회 이상 / 시간 비례 PID 또는 ON/OFF 출력 |
| 전압(SSR) 출력 | 15 V DC, 25 mA / 단락 보호 회로 내장 / 전압 펄스(시간 비례 PID) |
| 전류(SCR) 출력 | 4~20 mA DC / 허용 부하 임피던스 600 Ω 이하 / 연속 PID 출력 |
| 외부 입력(DI) | ON: 1 kΩ 이하 / OFF: 100 kΩ 이상 SV1·SV2·SV3 외부 제어 입력 |
| 전송 출력 | 4~20 mA DC / 부하 600 Ω 이하 / 분해능 약 1/4600 PV(측정값), SV(설정값), MV(제어 출력값, %), SPS(센서 모듈 전원 공급) |
| 경보 출력 | 1a 접점, 250 V AC, 3 A (저항 부하) ALARM 1·2 / HBA 공용(CT), 히터 측정 전류 0.1~38.0 A AC (분해능 0.1 A) |
| 통신 사양 · 선택 사양 | |
| 통신 방식 | 완전 독립 절연 구조의 2선식 RS-485 최대 19,200 bps / 최대 접속 99대 (권장 32대) |
| 지원 프로토콜 | PC/TL-Link, Modbus ASCII·RTU, Sync-Master/Slave |
입출력·통신·경보 구성은 모델과 선택 사양에 따라 다릅니다. 아래 모델별 구성 및 제품 라벨을 함께 확인해 주세요.
03외형치수 · 결선도
벡터 도면 확대해서 보기벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기04관련 자료 다운로드
제품 정보: 템코라인 2026 종합카탈로그 14~15쪽 기준
